Universaalne oksasadul
PE100-RC elekterkeevituse liitmik
DN/OD 355-630 mm
Universaalne oksasadul on valmistatud polüetüleenist (PE100-RC), disaini järgi on sellel mitu integreeritud kütteelementi, mis tagavad elektrienergia muundamise keevituse jaoks vajalikuks soojuseks.
- Surveklass PN16 (vesi), PN10 (gaas) ja PN10 (vesinik)
- SDR klass: 11
- MRS: 10 [MPa]
-
Eelised
- PE100-RC materjal on vastupidav pragude pikaajalisele levimisele, kriimustustele ja punktkoormusele. Punktkoormus tekib kõige sagedamini torujuhtme paigaldamisel horisontaalse suundpuurimise käigus (näiteks pinnases asuvate kivide hõõrdumise tagajärjel).
- Elekterkeevituse liitmike paigaldamise tulemusena saadakse torude ja muude torujuhtmete süsteemi kuuluvate elementide kindel ja ohutu ühenduskoht.
-
Soovitatav rakendus
Gaasi ja vee jaotuspaigaldistes kasutatakse oksad sadulakraani T-kujulisi detaile.
-
Paigaldamine
-
Tehniline informatsioon
- Materjal: polüetüleen PE100-RC
- SDR klass: 11
- MRS: 10 [MPa]
- Töösurveveesüsteemid: 16 [bar]
- Töörõhk gaasisüsteemid: 10 [bar]

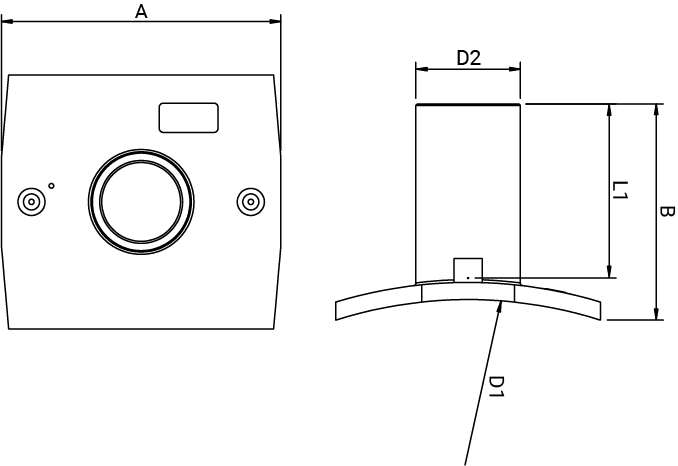

Toote mõõdud
D1 [mm] D2 [mm] A [mm] B [mm] L1 [mm] Kaal [kg] 355-560 63 210 165 112 0,82 355-560 75 210 165 112 0,86 355-560 90 210 165 112 0,88 355-560 110 210 165 112 1,00 630-900 63 209 155 110 0,59 630-900 75 209 155 110 0,69 630-900 90 209 155 110 0,70 630-900 110 209 155 110 0,87 -
Sertifikaadid
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
FOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
FOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
