Ühendus VLS tüüp
PE100-RC elekterkeevituse liitmik
DN/OD 315-1000 mm
Branch saddle VLS type on valmistatud polüetüleenist (PE100-RC), disaini järgi on sellel mitu integreeritud kütteelementi, mis tagavad elektrienergia muundamise keevituse jaoks vajalikuks soojuseks.
- Rõhuklass PN16 (vesi) ja PN10 (gaas)
- SDR klass: 11
- MRS: 10 [MPa]
-
Eelised
- PE100-RC materjal on vastupidav pragude pikaajalisele levimisele, kriimustustele ja punktkoormusele. Punktkoormus tekib kõige sagedamini torujuhtme paigaldamisel horisontaalse suundpuurimise käigus (näiteks pinnases asuvate kivide hõõrdumise tagajärjel).
- Elekterkeevituse liitmike paigaldamise tulemusena saadakse torude ja muude torujuhtmete süsteemi kuuluvate elementide kindel ja ohutu ühenduskoht.
-
Soovitatav rakendus
Gaasi ja vee jaotuspaigaldistes kasutatakse oksad sadulakraani T-kujulisi detaile.
-
Paigaldamine
-
Tehniline informatsioon
- Materjal: polüetüleen PE100-RC
- SDR klass: 11
- MRS: 10 [MPa]
- Töösurveveesüsteemid: 16 [bar]
- Töörõhk gaasisüsteemid: 10 [bar]

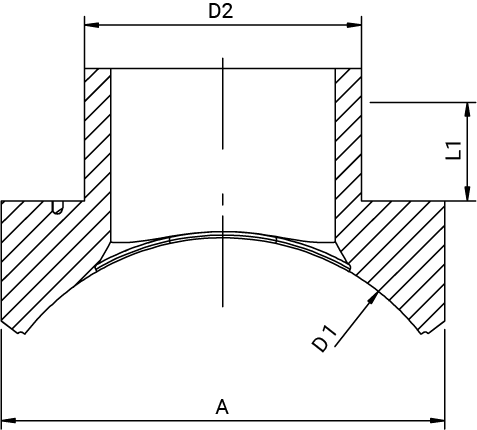

Toote mõõdud
D1 [mm] D2 [mm] A [mm] L1 [mm] Kaal [kg] 315 225 370 200 6,46 355 225 370 200 6,46 400 225 370 200 7,48 450 225 370 200 6,46 500 225 370 200 6,46 560 225 370 200 6,46 630 225 370 200 7,25 710 225 370 200 6,65 800 225 374 200 7,52 900 225 374 200 7,52 1000 225 374 200 7,52 More sizes available on request
-
Sertifikaadid
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
FOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
FOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Laadi alla
