ULTRASTRESS VISIO
PE100-RC tüüpi joogivee survetorud VISIO väliskihiga
EN 12201-2, PAS 1075 tüüp 2, DN/OD 20-630 mm
Ultrastress VISIO survetorud joogiveevarustuseks PE100-RC materjalist koos sinisega VISIO kiht (10% seina paksusest).
PE100-RC torud on vastupidavad pragude pikaajalisele levimisele, kriimustustele ja punktkoormusele. Punktkoormus tekib kõige sagedamini torujuhtme paigaldamisel horisontaalse suundpuurimise käigus (näiteks pinnases asuvate kivide hõõrdumise tagajärjel).
VISIO kiht võimaldab teil visuaalselt kontrollida torude sisselõigete, hõõrdumiste ja kahjustuste olemasolu (maksimaalne lubatud sügavus on 10% seina paksusest).
-
Eelised
- Minimaalne kasutusiga 100 aastat
- VISIO kiht tagab suurema vastupidavuse mehaanilistele kahjustustele
- Vastab standardile PAS 1075 Type 2.
- Vastupidavus punktkoormustele
-
Ehitusmeetodid
Traditsioonilise (klassikalise) paigalduse jaoks:
- Avatud kaevikud ilma täiteta vastab EN 1610, EN 1046, EN 12327, EN 12007-2 nõuetele (ei kehti toru ümber täidetud pinnase kohta)
Alternatiivsed paigaldusvõtted:
- Pinnasesse adraga paigaldamine või freesimine vastavalt EN 1610, EN 1046, EN 12327, EN 12007-2 (ei kehti toru ümber täidetud pinnase kohta)
- Horisontaalne suundpuurimine vastavalt EN 12889, EN 14457
Horisontaalset suundpuurimist kasutatakse uute torustike ehitamiseks või vanade torustike rekonstrueerimiseks. Vanad torud võivad rekonstrueerimise ajal täielikult töötada. Uute ühenduste loomiseks võivad toimuda ainult lühiajalised töökatkestused. Selle meetodi kasutamine sobib aladele, kus tuleb vältida kaevikutöid näiteks veekogude, teede ja raudteede, väljakute, hoonete jms tõttu.
- Tõmbamine vanasse torusse (relining)* vastavalt EN 12889, EN 14457
Seda meetodit kasutatakse vanade torujuhtmete rekonstrueerimiseks. Vanasse torusse tõmmatakse pisut väiksema läbimõõduga ULTRASTRESSi toru. Tööde käigus tuleb rekonstrueerida ainult torujuhtme kanali algus ja torude ühenduskohad tuleb välja kaevata.
Torude keevitus operatsioonid:
Põkk-keevitamine (buttfusion) tuleks läbi viia vastavalt ISO 12176-1 standardnõuetele. Elekterkeevitus (electrofusion) tuleks läbi viia vastavalt ISO 12176-2 standardnõuetele.
*Lubatud, kui toru sisemise katte seisukorra hindamise tulemusena ei ületa sissetõmmatava toru väliste kahjustuste määr 15% toru seina paksusest
-
Tehniline informatsioon
- Toodetud vastavalt PAS 1075 tüüp 2*
- Toru mõõtmed vastavad EN 12201
- Materjal - mõlemad kihid on valmistatud kõrge tihedusega polüetüleenist (HDPE), tüüp PE100-RC
- VISIO kiht (10% seina paksusest) võimaldab visuaalselt kontrollida torusid kahjustuste osas

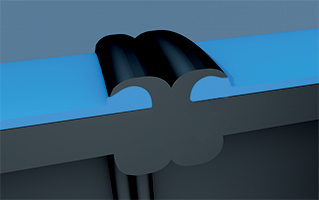

- Õmbluse must äär on hea kvaliteediga keevitamise visuaalne näitaja (et kontrollida, kas toru must aluskiht on keevitatud) vastavalt ISO 12176-1
- Vastavalt standarditele ISO / TR 10358 ja ISO / TR 7620 on torude ja liitmike keemiline vastupidavus pH 2 (happeline) ja pH 12 (aluseline) vahel
EVOPIPES TORU KLASSIFIKATSIOON VASTAVALT PAS* 1075
* PAS = "Publicly Available Specification" on täienduseks olemasolevale normatiivaktide ja direktiivide süsteemile ning viitab polüetüleentorudele, mis on ette nähtud paigaldamiseks alternatiivsete paigaldusmeetodite abil.
Tüüp 1 – suure tihedusega polüetüleenist homogeensed torud PE100 – RC materjal
Tüüp 2 – kahekihilised kõrge tihedusega polüetüleenist torud PE100 – RC materjal (10% VISIO kiht ja 90% aluskiht)
Tüüp 3 – suure tihedusega polüetüleenist homogeensed torud PE100 – RC materjal koos polüpropüleeni (PP) kaitsekihiga
ULTRASTRESS pulling parameters:
Max.admissible pulling force [kN] DN/OD Air temperature 20°C SDR21 SDR17 SDR13.6 SDR11 50 5.0 6.2 7.5 9.2 63 7.9 9.9 12.1 14.6 75 11.3 14.0 17.1 20.4 90 16.2 20.1 24.5 29.5 110 24.4 30.0 36.3 44.0 125 31.4 38.3 46.9 57.0 140 39.3 48.1 58.8 71.1 160 51.6 62.9 76.9 93.4 180 64.8 79.7 97.5 118.0 200 80.4 98.4 119.8 145.5 225 101.7 124.7 152.2 184.4 250 124.6 153.1 187.4 226.9 280 157.1 192.3 235.0 284.4 315 197.9 243.7 297.7 360.3 355 251.3 309.9 377.6 457.2 400 320.0 392.2 479.2 580.7 450 405.2 497.1 606.9 735.9 500 500.5 614.3 749.7 907.7 560 626.3 769.2 940.1 1137.7 630 791.7 974.8 1188.6 1441.0 -
Sertifikaadid
EVOAQUA and ULTRASTRESS EN 12201-2 Tunnistus ENG (INSTA-CERT)
Vastavusmärgise tunnistus (INSTA-CERT)
Laadi alla
DK-VAND Tunnistus ULTRASTRESS & PROTECT ENG (DK VAND)
Joogiveevarustuse toodete sertifitseerimine
Laadi alla
