CSS 200.160 vaatluskaev
Olmekanalisatsiooni vaatluskaev koos teleskooptoruga
Ühendused DN/OD 110, 160, 200 mm
Olmekanalisatsiooni vaatluskaev DN/OD 200 koos teleskooptoruga DN160 ja D400 klassi kaevuluugiga.
- Kaevude kasutustsooni kood "U"
- Kaevupõhja konfiguratsioon 180°
- Ühendused: DN/OD 110 .. 200 [mm]
- Teleskooptoru DN 160 [mm]
-
Eelised
Lühike paigaldamise aeg – suurem tootlikus paigaldamisel
Toote kasutusiga ≥ 50 aastat
Suur paindlikkus – vastupidav mistahes pinnase liikumiste suhtes (ei mingeid pragusid)
Veekindlus > 0.5 bar
Keemiline ja bioloogiline vastupidavus, pH 2 kuni pH 12
-
Soovitatav rakendus
Soovitatav kasutada olmekanalisatsioonivõrkude ehitamiseks väikeste eramute siseõuedes. Kaevu saab kasutada reovee äravoolu vaatlemiseks, kontrollimiseks ja puhastamiseks, kui kanalisatsioon on ummistunud.
Mitmekorruseliste elumajade hoovid
Staadionid ja spordikompleksid
Kergliiklusteed
-
Kaevu komponendid
Ühendused SISSE 0° VÄLJA 180° DN/OD [mm] 110 / 160 / 200 110 / 160 / 200 Kahe kaevupõhja ühendusega -
Tehnilised näitajad
Paigaldamise sügavus:
-
Minimaalne paigaldussügavus: 0,7 m
-
Maksimaalne paigaldussügavus kuni 1,5 m
-
Kaevude kasutustsooni kood: U (mõeldud paigaldamiseks pinnasesse väljaspool hoonete konstruktsioone)

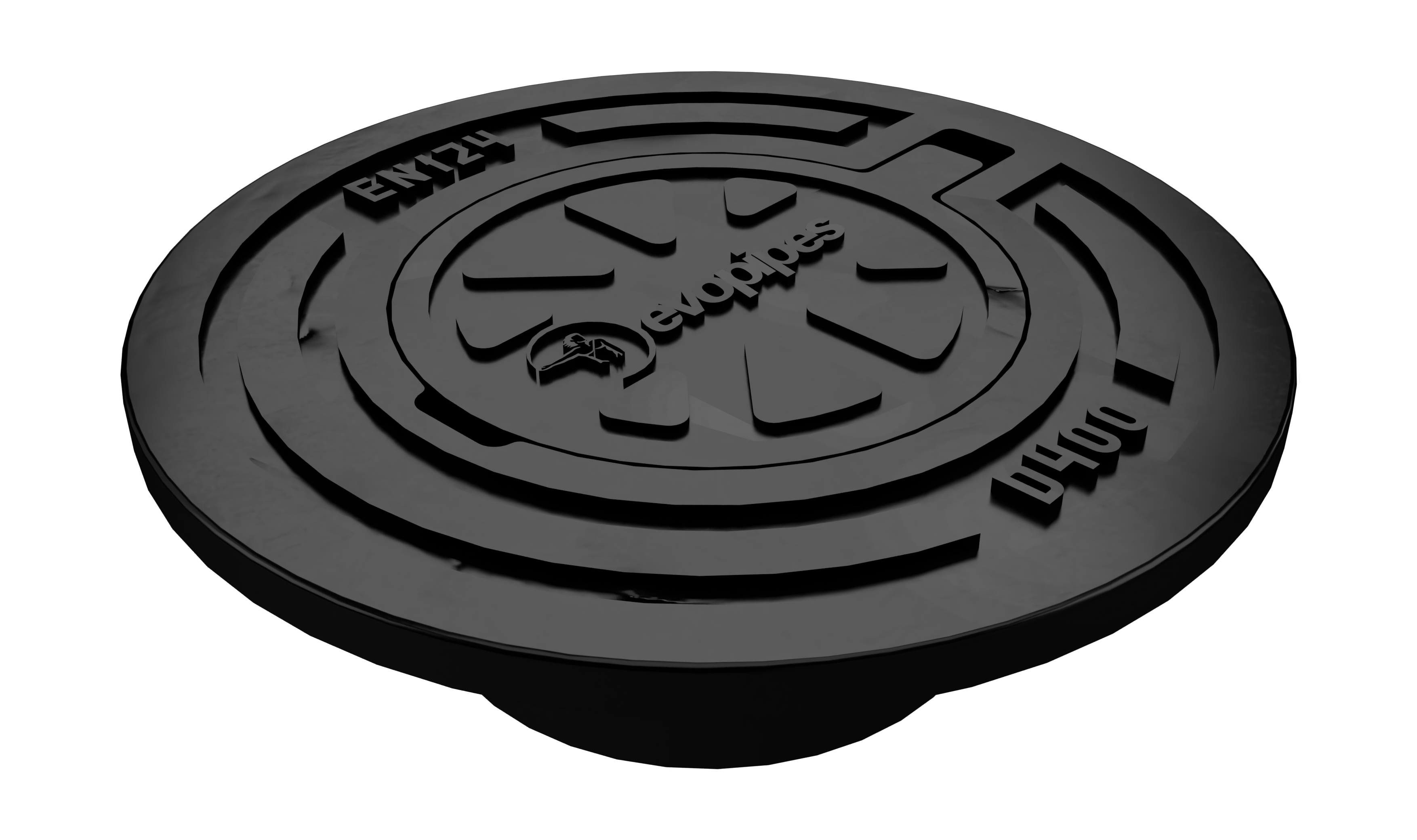

Kaevuluuk:
-
Ümar, kõrgtugevast malmist kaevuluuk (raam kaanega), DN 160 mm, paigaldusklass D400 (40t), vastab EN 124

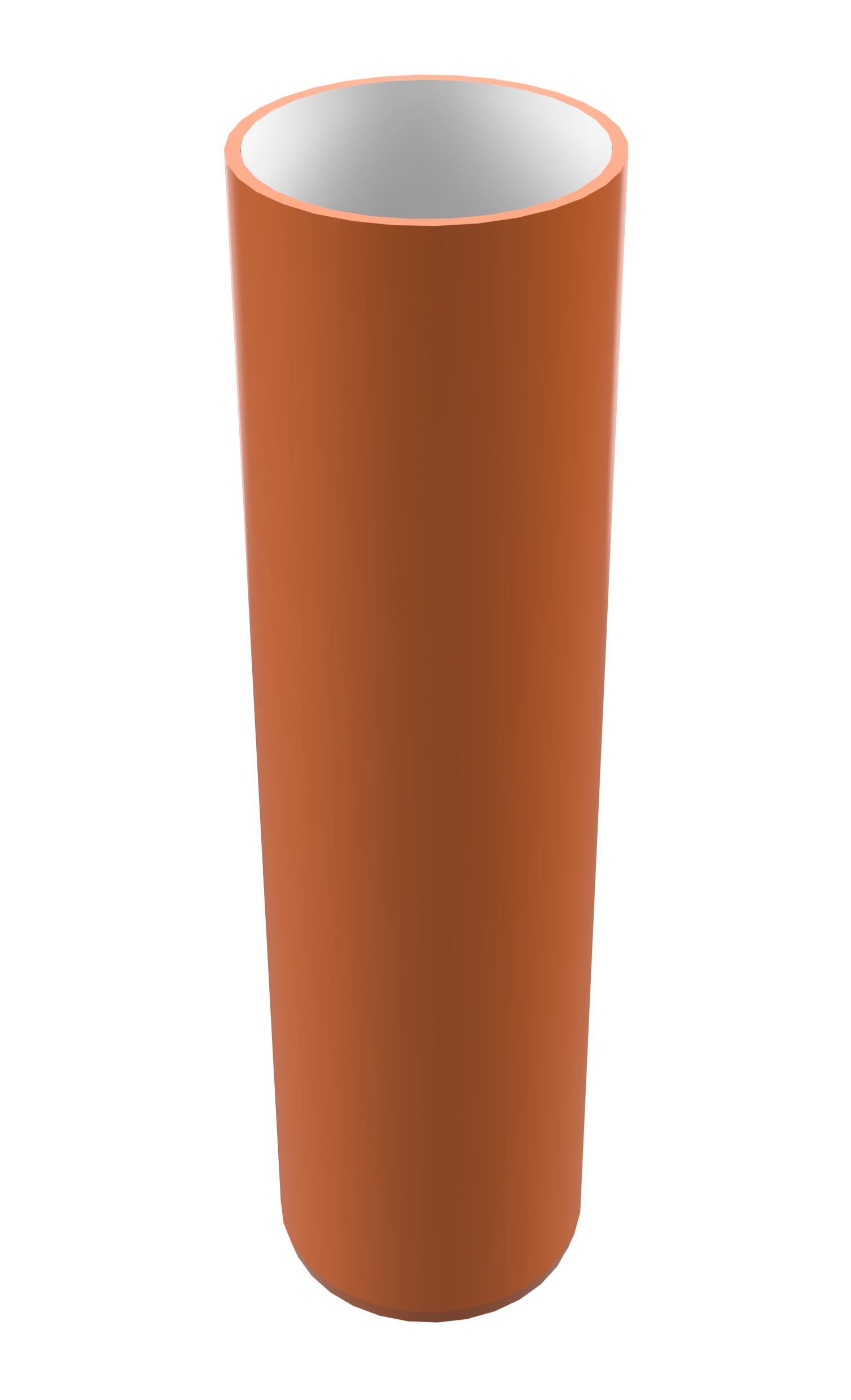

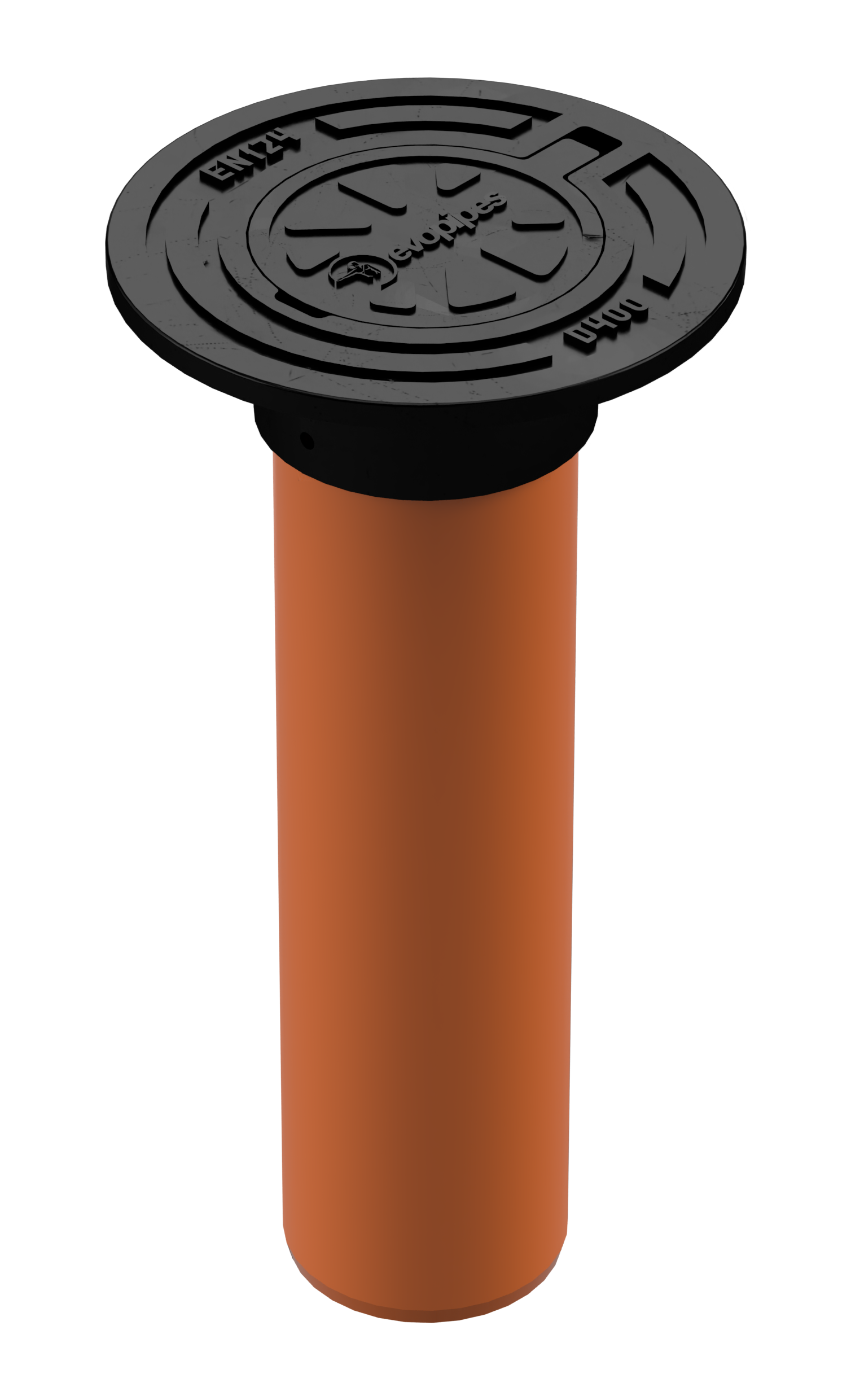

Teleskooptoru:
-
Sile polüpropüleenist (PP) toru, DN/OD 160 mm, kõrgus 0,6 m, vastab EN 13476-2, EN 14802
-

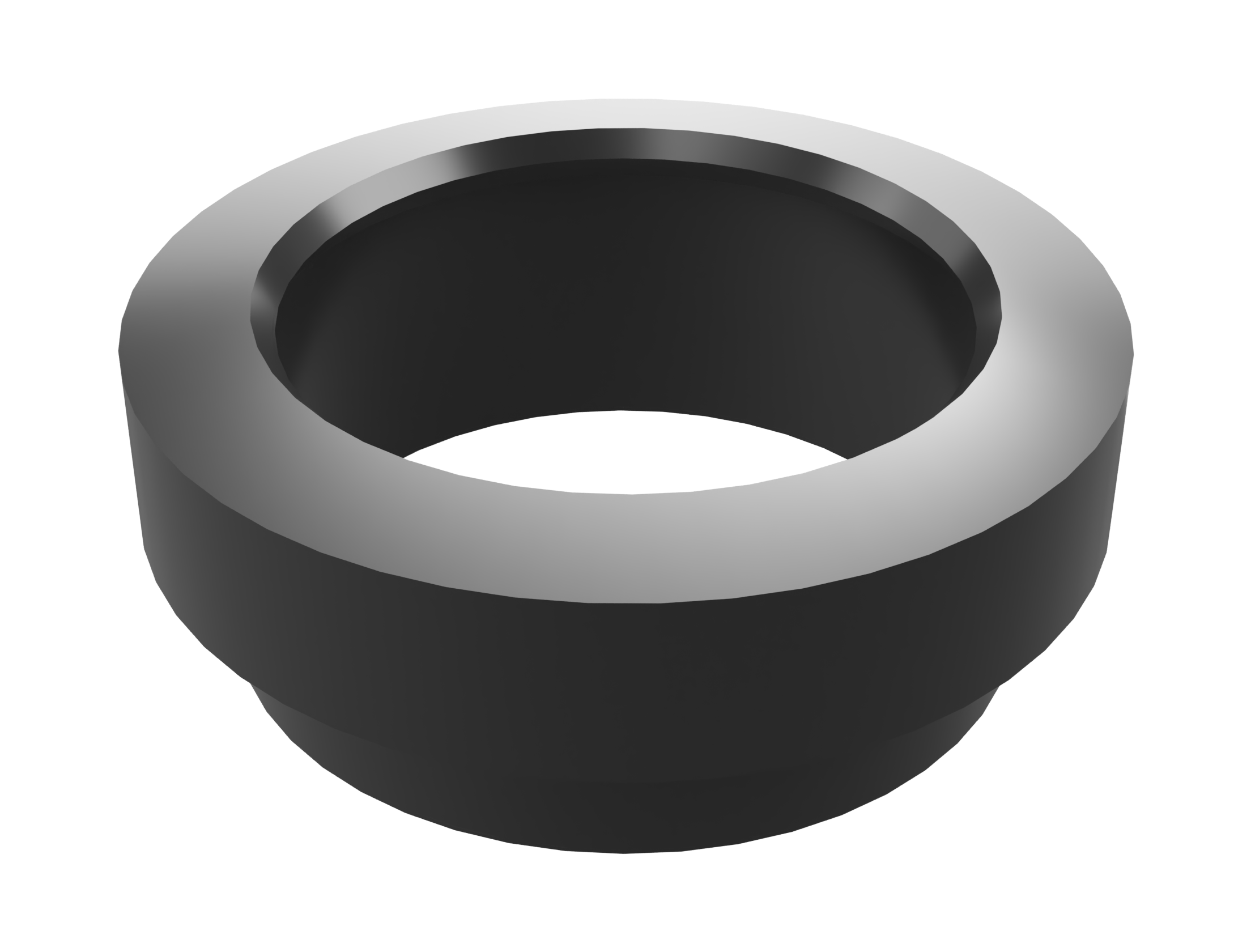

Kummist mansett DN 200/160, vastab EN 681-1/A3 ja EN 1277
Tõusutoru ja kaevupõhja sektsioon:
-
Sile seinaga polüpropüleen (PP)tõusutoru, DN/OD 200 mm, ≥SN4, vastab EN 13476-2, EN 14802
-
Kaevupõhi polüpropüleenist (PP), tüüp CRS, DN 200 mm, vastab EN 13598-2, EN 476
- Painduv ühendus kaevuga +/- 3.5°
Vastavalt ISO/TR 10358 ja ISO/TR 7620 on plastist kaevuosadel ning kummist tihendavatel osadel (kummist tihendirõngastel
ja mansettidel) keemiline vastupidavus pH 2 (happeline keskkond) ja pH 12 (leeliseline keskkond) vahel. -
-
Kujundus joonistus
Tüüpiline joonistus DN200.160 PDF
Vaatluskaev DN200 koos teleskooptoruga DN160 ja D400 klassi kaas
