CSS 400.315 vaatluskaev
Olmekanalisatsiooni vaatluskaev koos teleskooptoruga
Ühendused DN/OD 110, 160, 200, 250, 315 mm

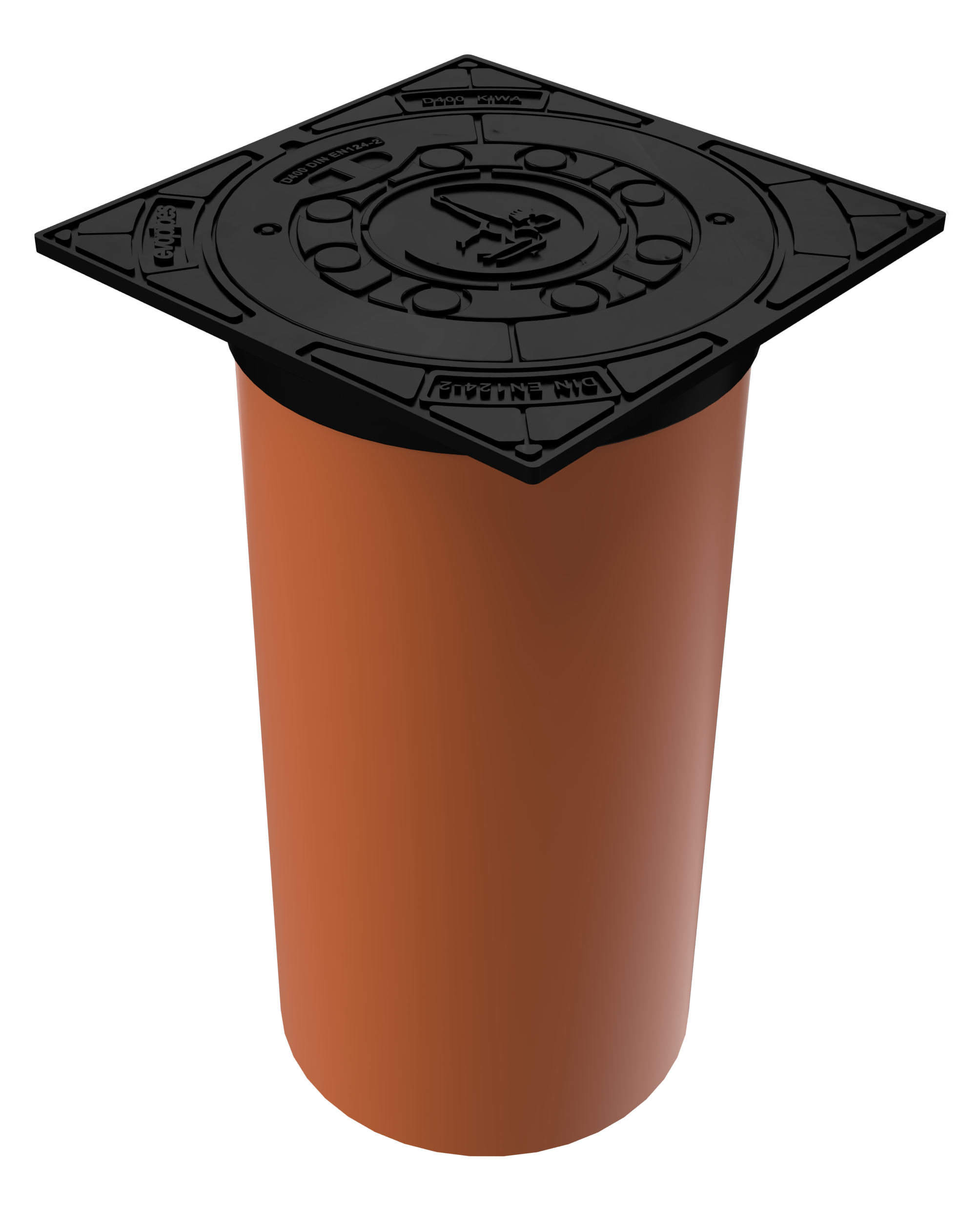

Olmekanalisatsiooni vaatluskaev DN/OD 400 [mm] koos teleskooptoruga DN315 ja D400 paigaldusklassi kaevuluugiga.
- Kaevude kasutustsooni kood "U"
- Kaevupõhjade konfiguratsioonid
- 3BL 135°, 180°, 225°
- 1B 180°
- Ühendused: DN/OD 110 .. 400 [mm]
- Teleskooptoru DN315 [mm]
-
Eelised
Lühike paigaldamise aeg – suurem tootlikus paigaldamisel
Toote kasutusiga ≥ 50 aastat
Suur paindlikkus – vastupidav mistahes pinnase liikumiste suhtes (ei mingeid pragusid)
Veekindlus > 0.5 [bar]
Keemiline ja bioloogiline vastupidavus, pH 2 kuni pH 12
Kaevu juurdepääsu diameeter võimaldab mugavalt ja kiiresti teostada kaameravaatlusi ja kanalisatsioonivõrkude hooldust
-
Soovitatav rakendus
Soovitatav kasutada olme- ja sademeveekanalisatsiooni võrkude ehitamiseks eramute ning ka mitmekorruseliste hoonete siseõuedes. Vaatluskaevu saab kasutada olme- ja sademeveekanalisatsiooni äravoolu kontrollimiseks ja puhastamiseks, kui kanalisatsioon on ummistunud.
Mitmekorruseliste elumajade hoovid
Staadionid ja spordikompleksid
Kergliiklusteed
-
Kaevu komponendid
Tüüp 1B 3BL Ühendused VÄLJA 0° / SISSE 180° VÄLJA 0°
SISSE 135° / 180° / 225°DN/OD [mm] 160 / 200 / 250 / 315 / 400 110 / 160 / 200 / 250 / 315 Kaevupõhja tüübi 3BL saab otsakorgi kasutamisega muuta tüüpideks 1BB, 2BL ja 2BT
-
Tehnilised näitajad
Paigaldamise sügavus:
- Minimaalne paigaldussügavus: 1,0 [m]
- Maksimaalne paigaldussügavus kuni 5,0 [m] (kui põhjavee tase on pinnast 2,0 [m] allpool). Kui põhjavee tase on pinnaga võrdne- maksimaalne paigaldussügavus kuni 3,0 [m], vastab EN 13598-2 nõuetele.
- Kaevude kasutustsooni kood "U" - mõeldud paigaldamiseks pinnasesse väljaspool hoonete konstruktsioone.
Kaevuluugid:
- Ümar, kõrgtugevast malmist kaevuluuk (raam kaanega), DN315 [mm], paigaldusklass D400 (40t) vastab EN 124.
- Ruudukujuline, kõrgtugevast malmist kaevuluuk (raam kaanega), DN315 [mm], paigaldusklass D400 (40t) vastab EN 124.
Teleskooptoru:
- Siledaseinaline polüpropüleen (PP) toru DN/OD 315 [mm], kõrgus 0,6 [m] vastab EN 13476-2
- Kummist mansett DN 400/315 ja kummist tihendusrõngas DN 400, vastab EN 681-1/A3 ja EN 1277 nõuetele
Tõusutoru ja kaevupõhja sektsioon:
- Gofreeritud tõusutoru, polüpropüleen (PP) DN/OD 400 [mm], vastab EN 13476-3 ja EN 14802 nõuetele
- Kaevupõhi polüpropüleen (PP) DN400 [mm], tüüp CSB, vastab EN 13598-2
- Painduv ühendus kaevuga +/- 3.5°
Vastavalt ISO/TR 10358 ja ISO/TR 7620 on plastist kaevuosadel ning kummist tihendavatel osadel (kummist tihendirõngastel ja
mansettidel) keemiline vastupidavus pH 2 (happeline keskkond) ja pH 12 (leeliseline keskkond) vahel. -
Kujundus joonistus
Tüüpiline joonistus CSS 400.315.B1 PDF
Vaatluskaev (läbiv) DN400 koos teleskooptoruga DN315 ja D400 klassi kaas
Laadi alla
Tüüpiline joonistus CSS 400.315.3BL PDF
Vaatluskaev (haru) DN400 koos teleskooptoruga DN315 ja D400 klassi kaas
Laadi alla
Tüüpiline joonistus CRS 400.315 koos settepüünis PDF
Vaatluskaev DN400 koos teleskooptoruga DN315 ja D400 klassi kaas
Laadi alla
