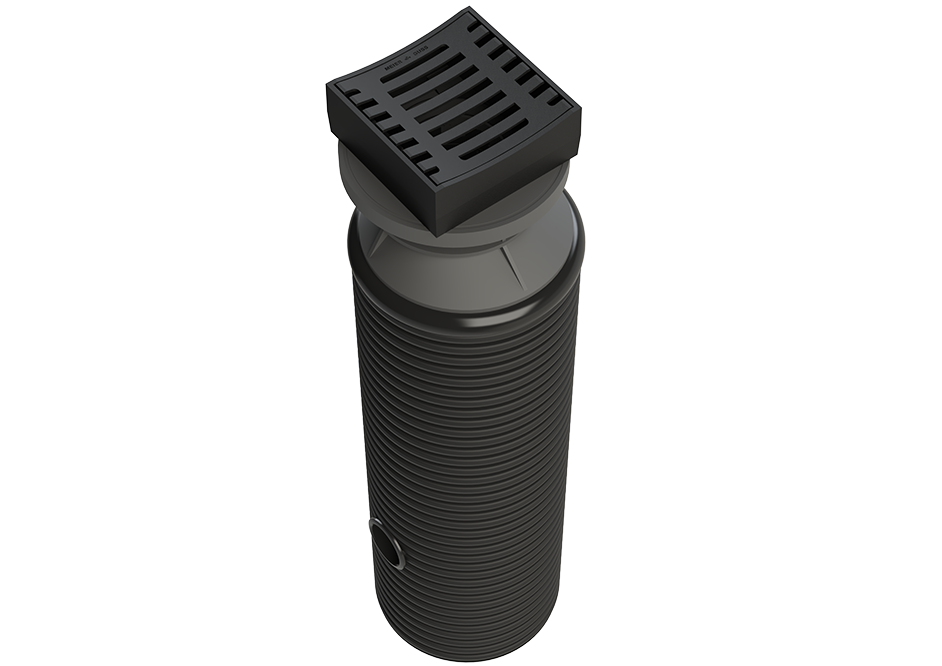

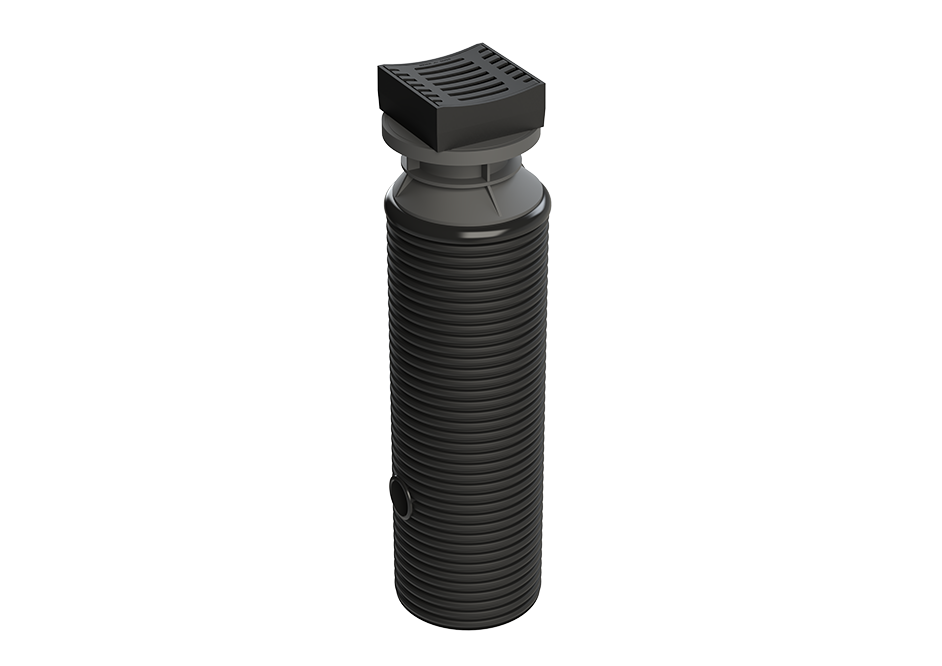

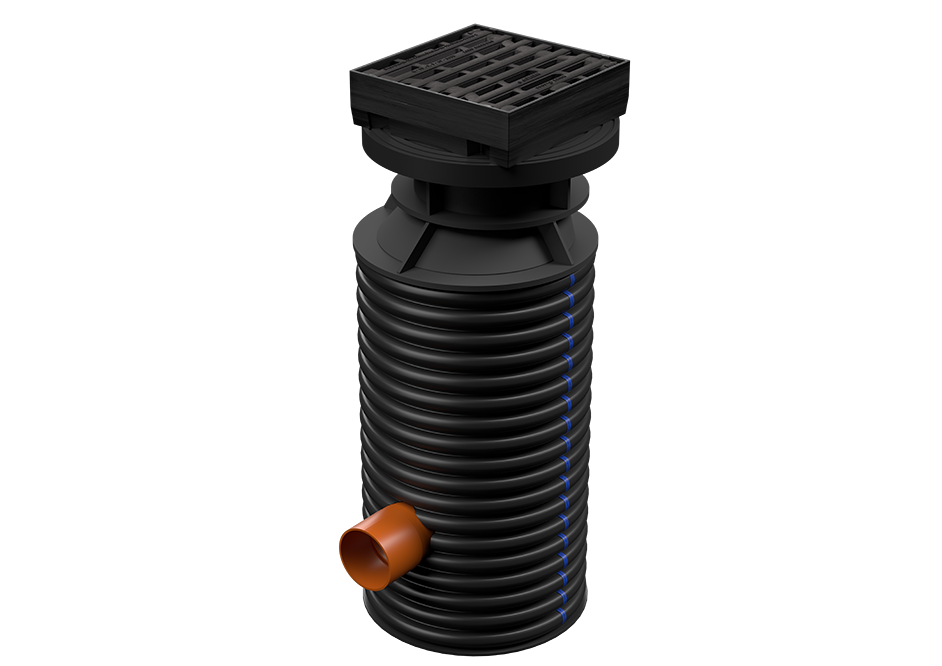

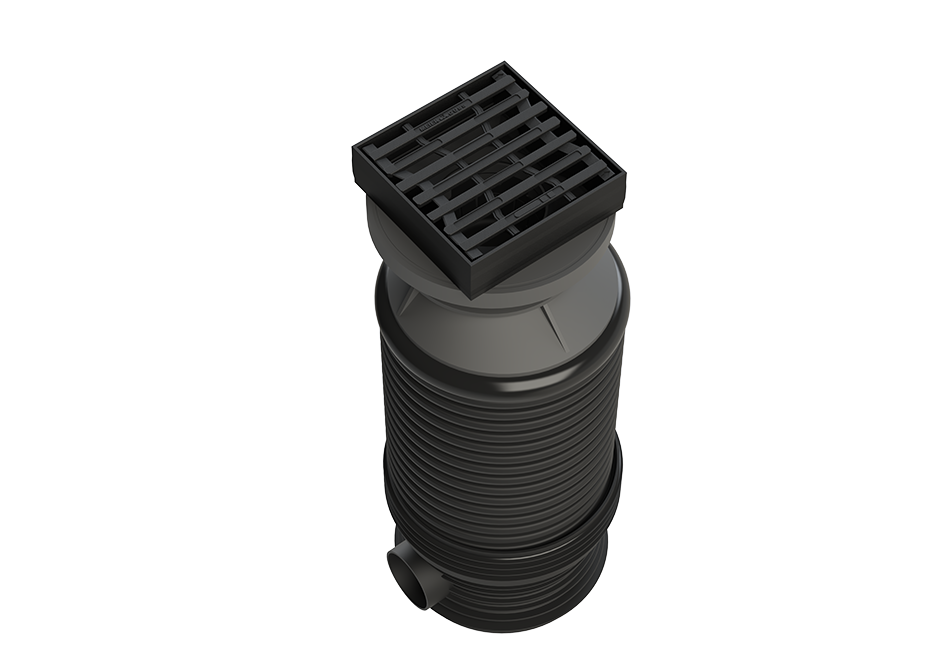

DN 600 sademeveekaev
Lahendus raudbetoonist äärekivide kõrval
Ühendused DN/OD 110, 160, 200, 250, 315 mm

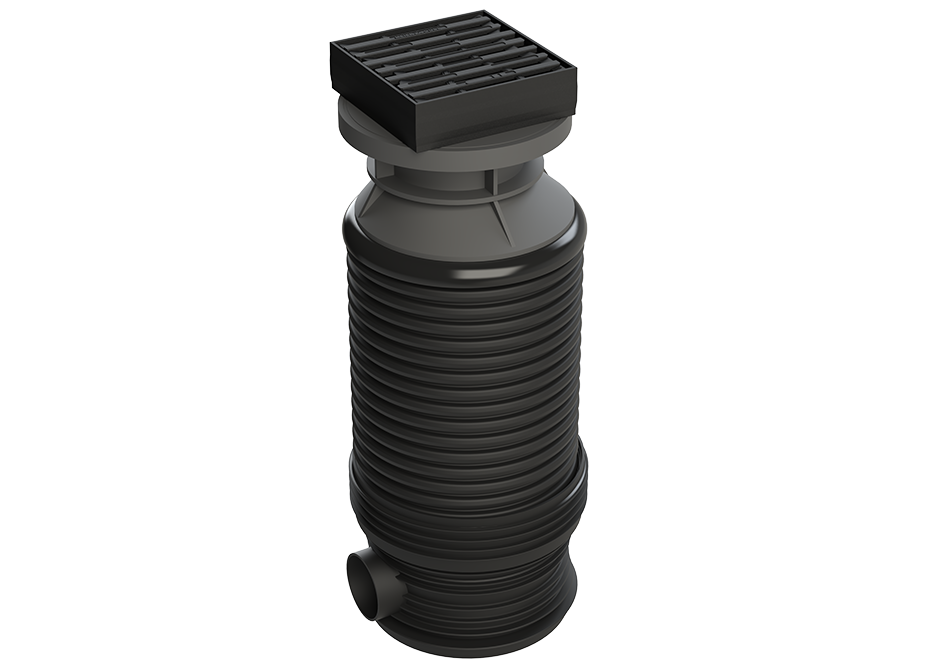

Sademeveekaev DN/ID 600 mm koos setteosaga ja sissevoolu restiga D400 (paigaldusklass), vastavus DIN 1229 ja RAL-GZ 692.

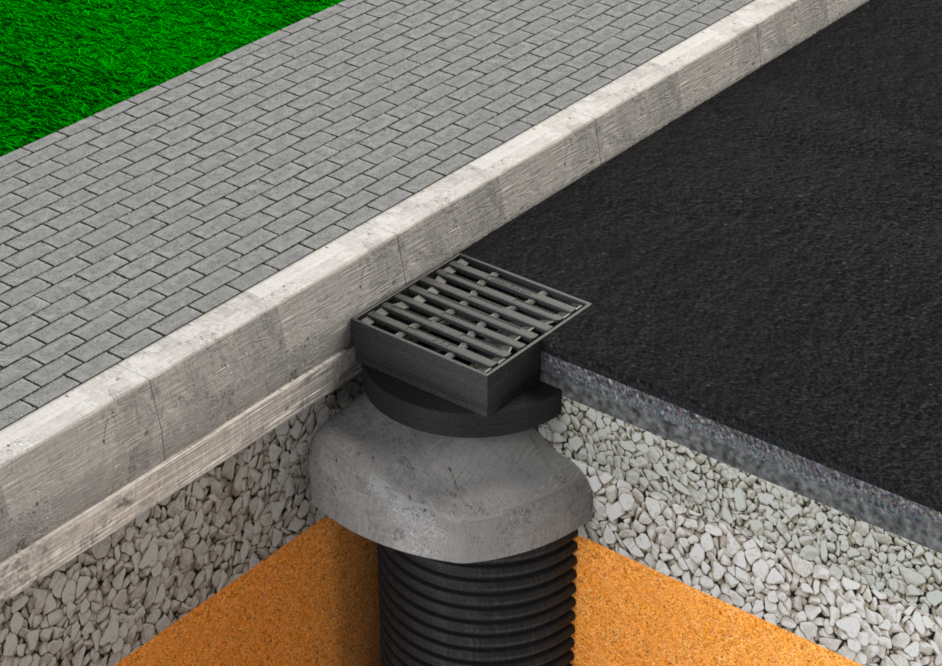

Lahendus raudbetoonist äärekivide kõrval.
- Kasutustsooni kood "U"
- Ühendused DN/OD 110 .. 400 mm
- Kaevuluugi paigaldusklass - D400
- Setteosa kasulik maht*: 166 dm³
*setteosa kõrgust (ning seetõttu mahtu) on võimalik valmistada vastavalt tellimusele
-
Eelised
Toote kasutusiga ≥ 50 aastat
Suur paindlikkus – vastupidav mistahes pinnase liikumiste suhtes (ei mingeid pragusid)
Veekindlus > 0.5 bar
Keemiline ja bioloogiline vastupidavus, pH 2 kuni pH 12
Kaevu juurdepääsu diameeter võimaldab mugavalt ja kiiresti teostada kaameravaatlusi ja kanalisatsioonivõrkude hooldust
-
Soovitatav rakendus
Mitmekorruseliste elumajade hoovid
Parkimiskohad ja sõidukite hoiupaigad
Maanteede ja kiirteede ehitamine
-
Kaevu komponendid
Tüüp Koos settesektsiooniga Ilma settesektsiooniga Ühendused VÄLJA 0° VÄLJA 0° DN/OD [mm] 110/ 160 / 200 / 250 / 315 / 400* 160 / 200 / 250 / 315* *ühendused kuni DN/OD 200 [mm] saab teha koos kaevude tihendusrõngaga. Ühendused üle DN/OD 200 mm tuleks teha integreeritud ühenduse abil.
-
Tehnilised näitajad
Paigaldamise sügavus:
- Minimaalne paigaldussügavus: 1,0 m
- Maksimaalne paigaldussügavus kuni 6,0 m (kui põhjavee tase on pinnast 2,0 m allpool). Kui põhjavee tase on pinnaga võrdne- maksimaalne paigaldussügavus kuni 5,0 m, vastab EN 13598-2 nõuetele.
- Kasutustsooni kood: U (mõeldud paigaldamiseks pinnasesse väljaspool hoonete konstruktsioone)
Kaevuluugid:

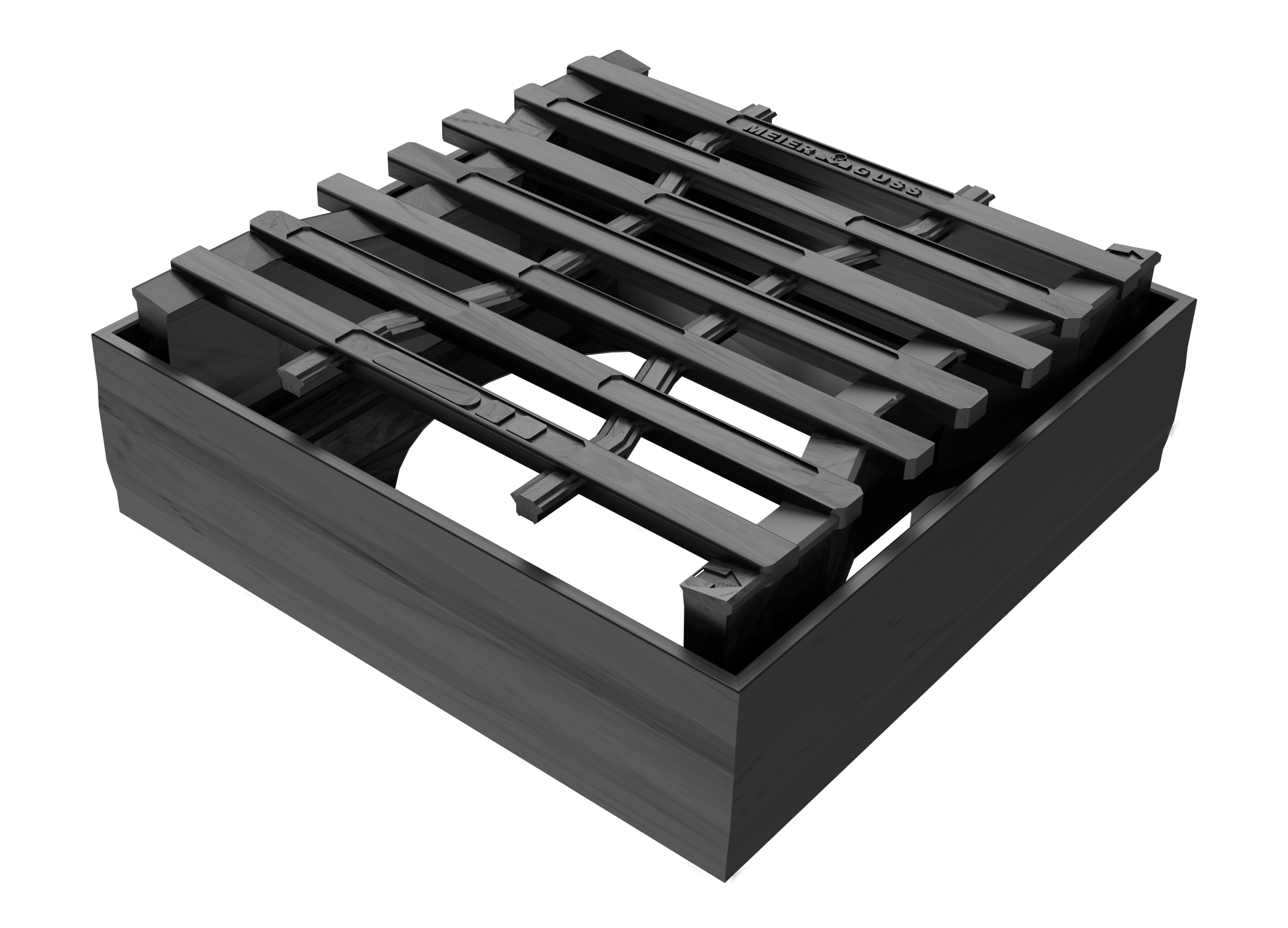

- Kandiline, kõrgtugevast malmist kaevuluuk (raam rest), 500x300 mm, paigaldusklass D400 (40t), vastab EN 124-2, DIN 1229 ja RAL GZ-692 nõuetele

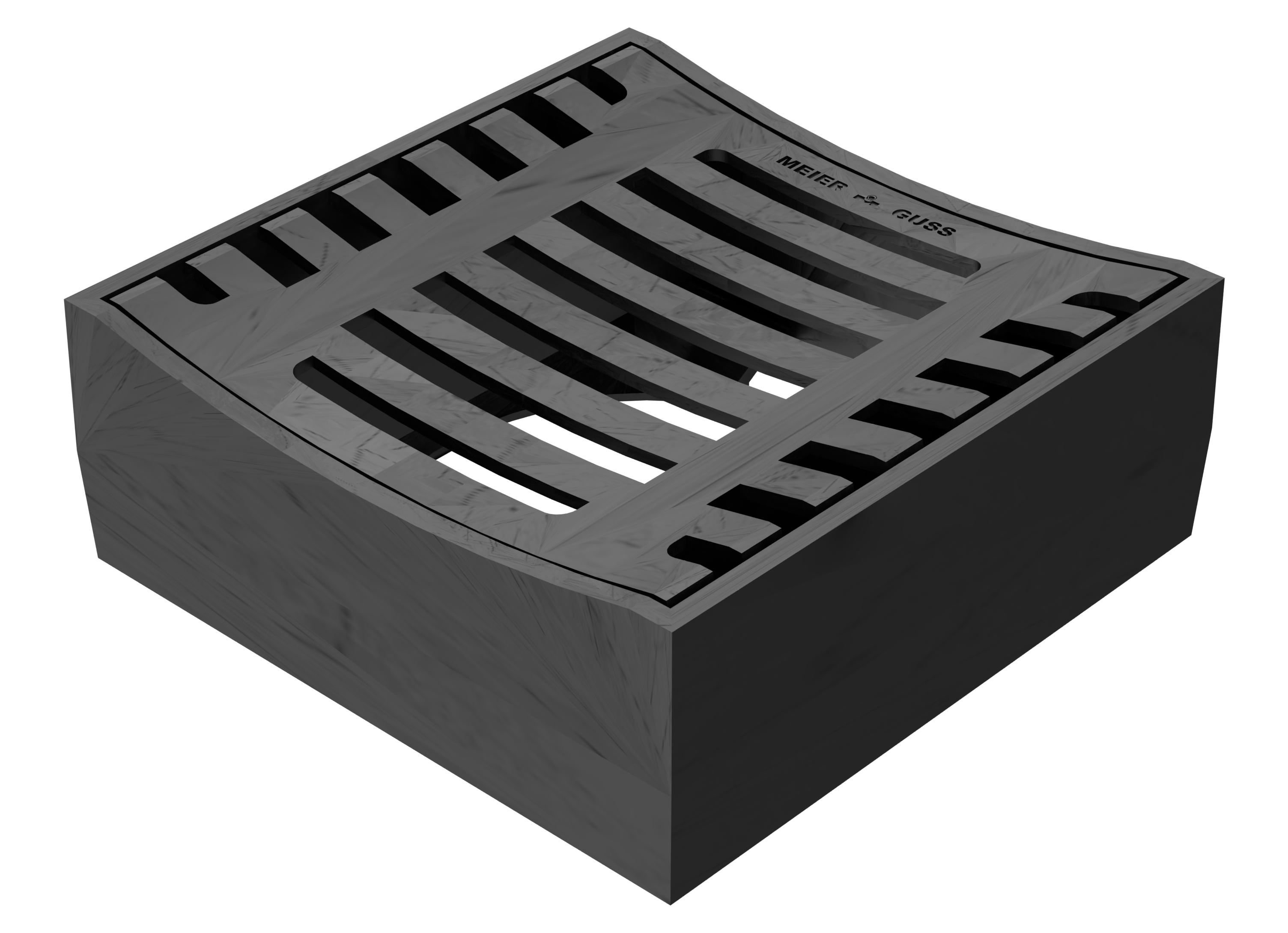

- Kandlilne, kõrgtugevast malmist kaevuluuk (raam rest), 500x500 mm, paigaldusklass D400 (40t), vastab EN 124-2, DIN 1229 ja RAL GZ-692 nõuetele
- Polüetüleen (PE) prahi kogumisanum, h=260 mm, tüüp DIN 4052 - B1
- Ekstsentriline adapterkoonus, DN500/385/250 mm, tüüp DIN 4052-10a

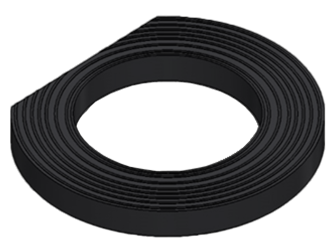

- Plastikust tugirõngas, DN 385 mm, tüüp DIN 4052-10a
- Kummist mansett, DN 600/500 mm, vastab LVS EN 681-1 nõuetele
Tõusutoru ja põhi:
- Gofreeritud tõusutoru, polüpropüleen, DN/ID 600 mm, vastab EN 13476-3 ja EN 14802 nõuetele
- Kummist tihendusrõngas DN600 mm, vastab EN 681-1/A3 ja EN 1277 nõuetele
- Kaevupõhi CSL, polüpropüleenist, DN600 mm, vastab EN 13598-2 ja EN 476 nõuetele
- Kaevupõhi polüpropüleenist, tüüp CR-CT, DN600 mm, vastab EN 13476-3
Vastavalt ISO/TR 10358 ja ISO/TR 7620 on plastist kaevu osadel ning ka kummist tihendavatel osadel (kummist tihendirõngastel ja mansettidel) keemiline vastupidavus pH 2 (happeline keskkond) ja pH 12 (leeliseline keskkond) vahel.
-
Ehituslahendused
Road gullies DN 600 Cover 500x500 installation PDF
ID600 ceļa gūlijām uz ceļiem un laukumiem ar asfaltbetona segumu
Laadi alla
-
Kujundus joonistus
Standard drawing DN600-500x500.B.Road.gully PDF
Gully for construction along road curb (with gutter)
Laadi alla
