EVOCAB FLEX
Painduvad gofreeritud topeltseinaga torud
Normaalne löögitaluvuse klass, mehaaniline vastupidavus 450, DN/OD 40 .. 160 mm

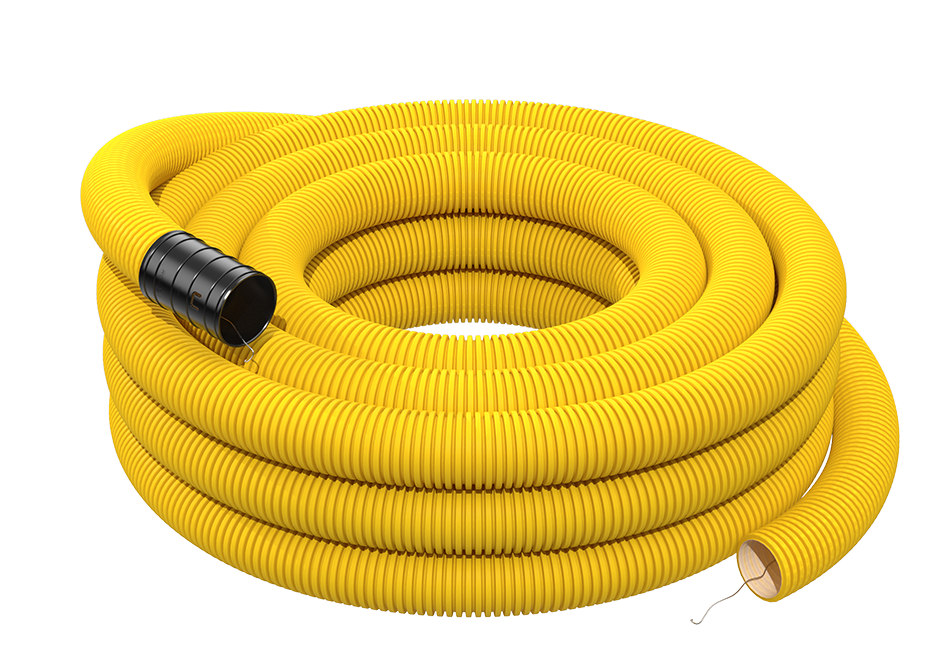

FLEX painduv halogeenivaba kaablikaitsetoru PE komposiidist on saadav rullides ja standardkomplektis on iga rull varustatud muhviga.
Toru väliskest on gofreeritud, sisemine pind on sile ning see määrab toru kõrged mehaanilised ja löögitaluvuse parameetrid.
Standardmuhvide kasutamine tagab mugava ja tiheda ühenduse. Kasutades lisaks tihendeid, on võimalik saavutada torude ühenduskoha veekindlus kuni 0,5 [bar].
-
Soovitatav rakendus
Tsentraliseeritud päikeseenergia pargid
Elektriautode väike võimsus laadimisjaamad (>50kW)
Maismaa tuulepargid
Hoone elektrisüsteemi liitumine ilma keldrita
FLEX kaablikaitsetorusid saab kasutada kaablite maa-aluseks kaitseks ja isolatsiooniks ning need sobivad keskmist survetugevust nõudvatele süsteemidele.
-
Paigaldamine

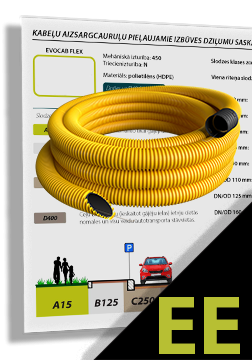

EVOCAB FLEX minimaalne paigaldussügavus
Vastavus EN 61386-24 standardile: toru siseläbimõõdu maksimaalne lubatud läbipaine <5%
Laadi alla
-
Tehniline informatsioon
Standardselt on torud kollast (RAL 1018), rohelist (RAL 6024) või musta (RAL 9005) värvi; teised värvid on saadaval nõudmisel.
- Materjal: Polüetüleen (HDPE)
- Mehaaniline vastupidavus - 450
- Löögitaluvuse klass: N (normaalne)
- Temperatuurivahemik -25ºC kuni +90ºC
- Toru tüüp: painduv
- Kasutades lisaks tihendeid¹, on võimalik saavutada torude ühenduskoha veekindlus kuni 0,5 [bar]
¹ Tihendusrõngas on õlikindel vastavalt EN 681-2 p.5.10 nõuetele. Nõuetele vastavus määratakse katsega "Õli mahu muutus" vastavalt standardile ISO 1817.
Toru mõõtmed Mõõtmed DN40 DN50 DN63 DN75 DN90 DN110 DN125 DN160 Välisläbimõõt Ø [mm] 40 50 63 75 90 110 125 160 Siseläbimõõt Ø [mm] 31.1 39.8 50.9 62.1 75.4 93.1 105.9 136.9 Pikkus [m] 50 50 50 50 50 50 25 25 Painde raadius [≥ m] 0.35 0.40 0.50 0.60 0.60 0.80 1.00 1.20
R- Painutusraadius
D- Painde läbimõõt -
Sertifikaadid
EVOCAB kaablikaitsetorud on valmistatud vastavalt standarditele:
- EN 61386-1:2018
- EN 61386-24:2011
