EVOCAB STING
Torud kaevikuteta paigaldiste jaoks
Normaalne löögitaluvuse klass, mehaaniline vastupidavus 1250, DN/OD 50 .. 500 mm

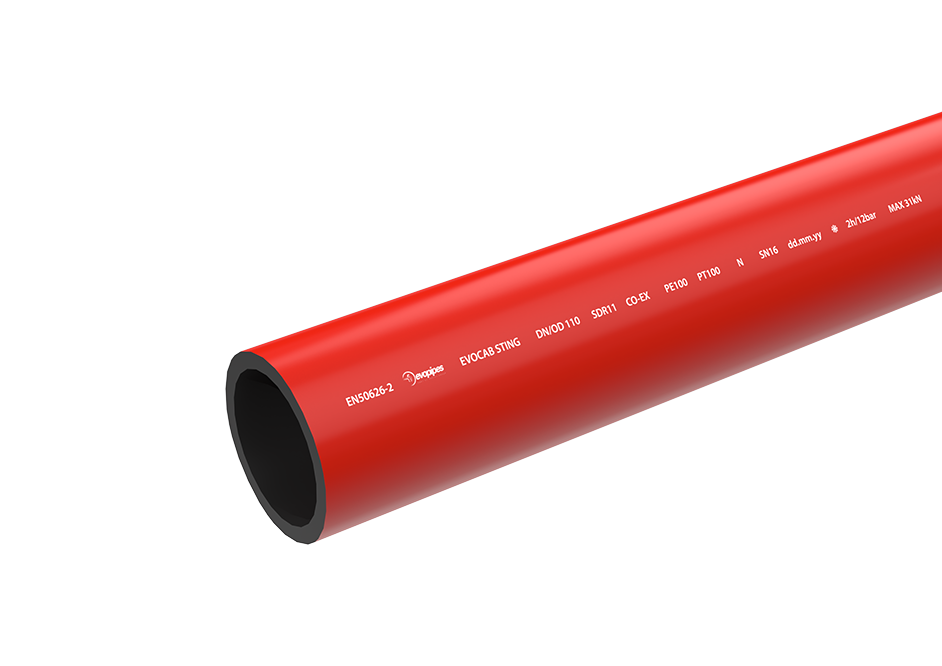

Puurimismeetodil paigaldatavad kaablikaitsetorud EVOCAB STING toodetakse kõrge tihedusega polüetüleenist (HDPE). Tänu erilistele tootmisprotsessidele saadakse kõrge mehaaniline vastupidavus ja löögitaluvus.
STING tüüpi torud on toodetud tugevast materjalist ning tänu oma struktuurile peavad need vastu pinnase ja transpordivahendite koormusele.
Puurimistorud on saadav erinevat mõõtu lattides ja rullides. Toru välimine ja sisemine pind on siledad.
- Saadaval olevad suurused: DN/OD 50 .. 500 mm
- Mehaaniline vastupidavus: 1250
- SDR klassi: 17.6 kuni 11*
- MRS klassi: 10
*nõudmisel täpsustatud
-
Eelised
- kiirem, mugavam ja ökonoomsem kaablivõrkude ehitamine puurimismeetodil
- kiire kaablite vahetamise võimalus ilma lisatöödeta
- kerge torude liitmine, kasutades põkk-keevitamise meetodit
- torudele trükitud metraaž võimaldab määrata paigaldise pikkust
- kõrge välimine ja sisemine survetaluvus
- kasutatavad materjalid on ökoloogilised ning annavad pikaajalise kaitse pinnases olevate korrosiivsete ainete vastu
-
Soovitatav rakendus
Elektrisüsteemide kaitse raudteeliinide läheduses
STING torusid kasutatakse kaablite kaitsmiseks ja isoleerimiseks pinnases, kasutades paigalduseks puurimismeetodit. Tänu oma kõrgele mehaanilisele vastupidavusele, sobivad need torud paigalduseks teede, väljakute jne. alla.
Need torud on valmistatud kaabli kaitsmiseks, kasutades tavapärast paigaldamisviisi - traadiga tõmbamist.
Mõningates projektides, sõltuvalt puurimistehnoloogiast, pinnase omadustest, sissetõmbamise nurgast, tõmbepikkusest ja -sügavusest, on võimalik tellida torusid projektikohaste nõuetega.
-
Tehniline informatsioon
Standardselt on toru punast värvi valge märgistusega. Teised värvid on saadaval nõudmisel.
- Materjal - Polüetüleen (PE100)
- Mehaaniline vastupidavus - 1250
- Löögitaluvuse klass - N (normaalne)
- Temperatuuri vahemik -25ºC kuni +90ºC
- MRS klass: 10
Toru mõõtmed Mõõtmed DN50 DN63 DN75 DN90 DN110 DN125 DN160 DN200 DN250 DN280 DN315 DN400 DN500 Välisläbimõõt Ø [mm] 50 63 75 90 110 125 160 200 250 280 315 400 500 Siseläbimõõt Ø [mm] 42.6 53.6 63.8 79.2 96.8 110.8 141.8 177.2 224.4 248.2 279.2 354.6 443.2 SDR¹ class 13.6 13.6 13.6 17 17 17.6 17.6 17.6 17.6 17.6 17.6 17.6 17.6 Seina paksus [mm] 3.7 4.7 5.6 5.4 6.6 7.1 9.1 11.4 12.8 15.9 17.9 22.7 28.4 Pikkus [m] 100 100 100 12/13.4/50/100 12/13.4/50/100 12/13.4/50/75 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 SDR¹- muud torude suurused ja SDR väärtused, mis on saadaval nõudmisel
SDR klass = OD / Seina paksusEVOCAB STING tõmbejõud:
Järgmised väärtused on informatiivsed ja neid tuleks kohandada vastavalt tõmbetingimustele, võttes arvesse kõiki tehnilisi ja spetsiifilisi aspekte.
Maks. lubatud tõmbejõud [kN] DN/OD Õhu temperatuur 20°C SDR17 / 17.6 SDR13.6 SDR11 50 4.4 5.4 5.9 63 7.1 8.6 10 75 10.4 12.2 15 90 14.4 * 21 110 21.4 * 31 125 27.3 * 41 140 33 * 51 160 44.9 * 66 180 55 * 84 200 70.3 * 104 225 90 * 131 250 109.4 * 162 280 132 * 204 315 174.1 * 258 355 212 * 326.5 400 269 * 415 450 341 * 526 500 421 * 648 560 528 * 814 630 668 * 1030 - Kui tõmbamine kestab kauem kui 30 minutit, tuleb neid väärtusi vähendada 10%
- Kui tõmbamine kestab kauem kui 20 h, tuleb väärtusi vähendada 25%
- Täiendavate paindekoormuste korral tuleb arvestada vastava vähenemisega
-
Sertifikaadid
EVOCAB kaablikaitsetorud on valmistatud vastavalt standarditele:
- EN 61386-1:2018
- EN 61386-24:2011
Vastavus:
- DIN 8074/8075
- GW 321 (pärit DVGW) Horisontaalse puurimise nõuded
