EVODUCT
Kiudoptiliste kaablite kaitsetorud
Normaalne löögikindlus, mehaaniline vastupidavus 750, DN/OD 32 .. 63 mm
Ehitades kiudoptilisi ja sidekaablite süsteeme, on soovitatav parimaks kaablite pikaajalise kaitse tagamiseks kasutada EVODUCT kaitsetorusid. Kaitsetorud on ette nähtud paigaldamiseks nii pinnasesse, betooni, veetammidele, betoontorudesse, kanalitesse,
plokkidesse, sildadele ja kaidele. Kaablid saab kaitsetorudesse kasutades traditsioonilisi paigaldusmeetodeid - sissetõmbamist trossiga või suruõhu abil sissepuhumise meetodit.

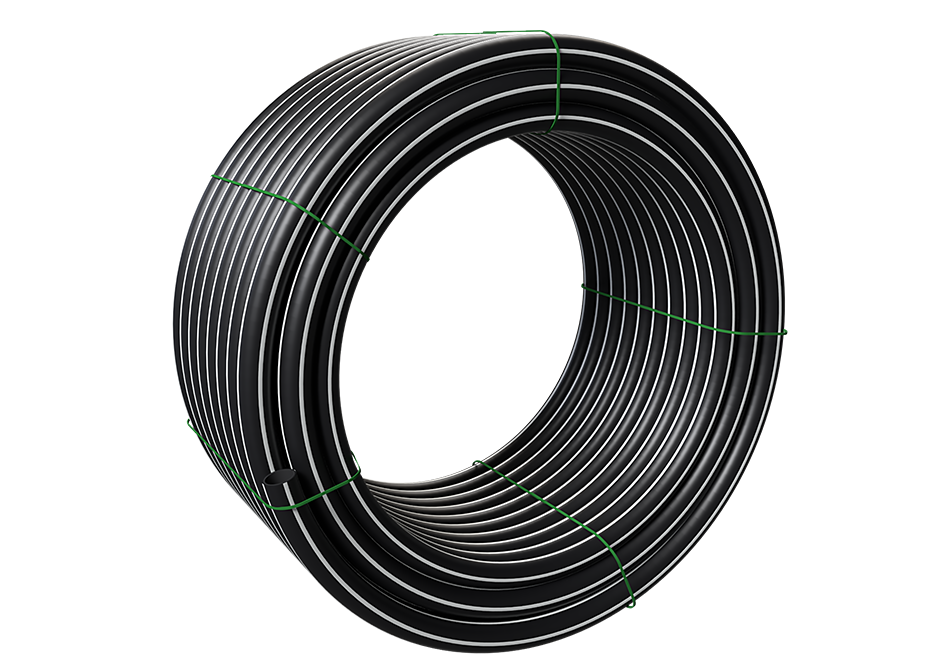

EVODUCT kaablikaitsetorud kõrge tihedusega polüetüleenist (HDPE) tarnitakse standardselt sileda välispinnaga ja ühega järgmiste sisemise pinna variantidest:
- STANDARD: sisemine pind on sile
- GROOVE: sisemine pind on sooniline
- STANDARD DN110: sile sise- ja välispind. Tihendustugevuse klass: 1250
-
Eelised
- kiirem, mugavam ja ökonoomsem kaablivõrgu ehitamine ning ettevalmistamine kaablite sisestamiseks (tõmmates trossiga või suruõhu abil sissepuhumise meetodiga)
- paigaldatud kaablite pikaajalise kaitse tagamine
- kiire kaablite vahetamise tagamine toru välja kaevamata
- kõrge vastupidavus
- kerge torude liitmine muhve kasutades
- torudele trükitud metraaž võimaldab määrata paigaldise pikkust
- kõrge väline ja sisemine survetaluvus
-
Soovitatav rakendus
Elektrisüsteemide kaitse raudteeliinide läheduses
Kaitsetorud on ette nähtud paigaldamiseks nii pinnasesse, betooni, veetammidele, betoontorudesse, kanalitesse, plokkidesse, sildadele ja kaidele.
Kaablid saab kaitsetorudesse kasutades traditsioonilisi paigaldusmeetodeid - sissetõmbamist trossiga või suruõhu abil sissepuhumise meetodit.
-
Tehniline informatsioon
Standardselt on kaitsetorud musta (RAL 9005) ja oranži (RAL 2004) värvi, kogu nende pikkusel on 4 (iga 90° järel) ühekordset või kahekordset valget pikitriipu. Kaitsetorudel on iga 1 m järel valget värvi termomärgistus, minimaalse sümbolikõrgusega 4 mm, mis sisaldab standardset infot toote, tootja ja tellija nimetuse kohta. Vastavalt kliendi vajadusele on võimalik toota toru pikitriipe erinevates värvides kooskõlas RAL süsteemiga ning muuta märgistuste sisu.
Torusid toodetakse suurtes ja väikestes rullides, iga rull on kinnitatud polüpropüleenlindiga. Rulle tarnitakse alustel. Erinõudmisel on võimalik toota EVODUCT toru tellija soovitud seinapaksusega.
- Materjal -polüetüleen (HDPE)
- Mehaanilise vastupidavuse klass - 750
- Löögikindluse klass - N (normaalne)
- Temperatuurivahemik -25ºC kuni +90ºC
- Mõõtmete püsivus (soojuskahanemine) ≤3% 110 ºC, 1 h (EN ISO 2505:2005)
EVODUCT STANDARD DN110 toru välisvärv on punane ja sisemine värv on must. Tihendustugevuse klass: 1250N
Toru mõõtmed Mõõtmed DN25 DN32 DN32 DN40 DN40 DN50 DN50 DN63 DN63 Välisläbimõõt Ø [mm] 25 32 32 40 40 50 50 63 63 Siseläbimõõt Ø [mm] 20.4 27.6 26.0 34.0 32.6 44.0 40.8 55.8 51.4 Seina paksus [mm] 2.3 2.2 3.0 3.0 3.7 3.0 4.6 3.6 5.8 SDR klass 11 13.6 11 13.6 11 17 11 17 11 Pikkus [m] 500/1000 300 1000 1000 1000 500 500/750 400 600 Kaablite paigaldusel puhudes, soovituslikud tingimused:
- Rõhuvahemik: 0.8–1.2 MPa
- Vooluhulk: 10–12 m³/min
Maks. lubatav tõmbejõud Toru läbimõõt 25 32 32 40 40 50 50 63 63 Seina paksus 2,3 2,2 3,0 3,0 3,7 3,0 4,6 3,6 5,8 Tõmmates, kellaajad tundides (t) Maks. lubatav tõmbejõud, kN t < 10h 1,6 2,1 2,7 3,5 4,2 4,4 6,6 6,7 10,4 10h < t < 20h 1,4 1,8 2,3 3 3,6 3,8 5,6 5,7 8,9 t > 20h 1,2 1,5 2 2,6 3,2 3,3 4,9 5 7,8 -
Sertifikaadid
EVODUCT kiudoptiliste kaablite kaitsetorud on valmistatud vastavalt standarditele:
- EN 61386-1:2018
- EN 61386-24:2011
Vastavus:
- DIN 8074/8075
