CSL 1200 GIGA kaevud
Sademevee kanalisatsiooni torustike jaoks
Ühendused DN/OD 110-400, DN/ID 300, 400, 500, 600, 800 mm
Sademevee kogumissüsteemide kaev DN 1200 [mm]; 100% veekindel ja pika kasutuseaga kaevusüsteem. Valmistatakse kliendi esitatud spetsifikatsiooni kohaselt.
- Kaevude kasutustsooni kood "U"
- Ühendused DN/OD 110, 160, 200, 250, 315, 400; DN/ID 300, 400, 500, 600, 800 [mm]
- Juurdepääsu läbimõõt DN 620 [mm]
- Kaevuluugi paigaldusklass - D400, RAL GZ-692
- Vaatluskaevu võib ehitada kas settepüüduriga või ilma selleta
-
Eelised
Väga pikk toote kasutusiga (>100 aastat).
Kaevu siseläbimõõt (ID1200) tagab mugava hoolduse.
Viimistletud kasutusvalmis toode tagab tõhusa ja kiire paigaldamise, mis vähendab tunduvalt ehitusaega ja -kulusid.
Ühenduste tüüp – sile toru või gofreeritud toru.
 800 line.png)
GIGA kaev on ette nähtud suure läbimõõduga sademeveetorustike DN/ID 800 [mm] jaoks.
-
Soovitatav rakendus
Suure läbimõõduga sademevee torustikele
Kaevu saab valmistada ka muuks tarbeks, näiteks:
- veetõkkekaevuna tulekustutusvee tiigiga külgneva väljavõtuala jaoks;
- drenaaži juhtimiskaevuna veetaseme reguleerimiseks.
-
Kaevu komponendid
1 kasutada sillutuskivi, kruusa või haljasala korral.
2 kasutada asfaltbetoonist kõnniteel.
-
Tehnilised näitajad
Paigaldamise sügavus
Minimaalne paigaldussügavus: 2,30 m.
Maksimaalne paigaldussügavus on 6,0 m, mis vastab standardi EN 13598-2 nõuetele. Pärast EVOPIPES-iga konsulteerimist võib ankurduskonstruktsiooni sügavust suurendada kuni 9,0 meetrini.
Astmed
Kaevu astmed ehitatakse vastavalt standardite EN 13101 või EN 14396 või Euroopa ohutusnormide nõuetele. Astmed on libisemis- ja korrosioonikindlad.

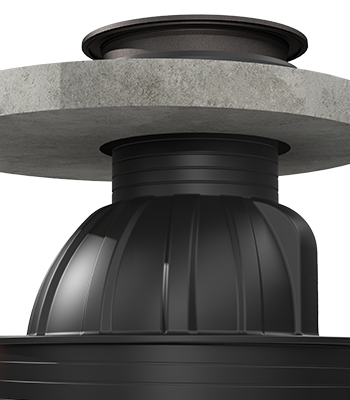

Ekstsentriline koonus
 web.png)
Koonusekuju tagab liikluskoormuse ühtlase ja nõuetekohase hajutamise.
Kaevu kaela juurdepääsuava DN 620 mm. Astmed ehitatakse vastavalt standardi EN 13101 või EN 14396 nõuetele ja tagavad vajaduse korral ohutu sisenemise.
Kaevu koonust võib lühendada kuni 25 sentimeetrit, mis võimaldab reguleerida kaevu kõrguse vajalikule maapinna tasemele vastavaks.
Kaevuluugid
Ümar statsionaarne kõrgtugevast malmist kaevuluuk (raam kaanega), DN 600/746 mm, paigaldusklass D400 (40t) vastab EN 124-2 ja RAL GZ-692 nõuetele.
Ümar ujuvtüüpi kõrgtugevast malmist kaevuluuk (raam kaanega), DN 700 mm, paigaldusklass D400 (40t), vastab EN 124-2 ja RAL GZ-692 nõuetele.
Polümeermaterjalist rõngasadapter DN 710/870 vastab standardi EN 124-1 koormusklassiga D400 kehtestatud tugevusnõuetele (vajalik isetasanduvat tüüpi katte paigaldamiseks).
Polümeermaterjalist kõrguse reguleerimise rõngas, DN 700/875 mm, vastab standardi EN 124-1 koormusklassile D400 kehtestatud tugevusnõuetele.
Polümeermaterjalist tugirõngas, DN 680/1050 mm, vastab standardi EN 124-1 koormusklassile D400 kehtestatud tugevusnõuetele.
-
Kujundusjoonis
